ماكينة تفريز CNC مصغّرة
الموديل Mini Mill CNC

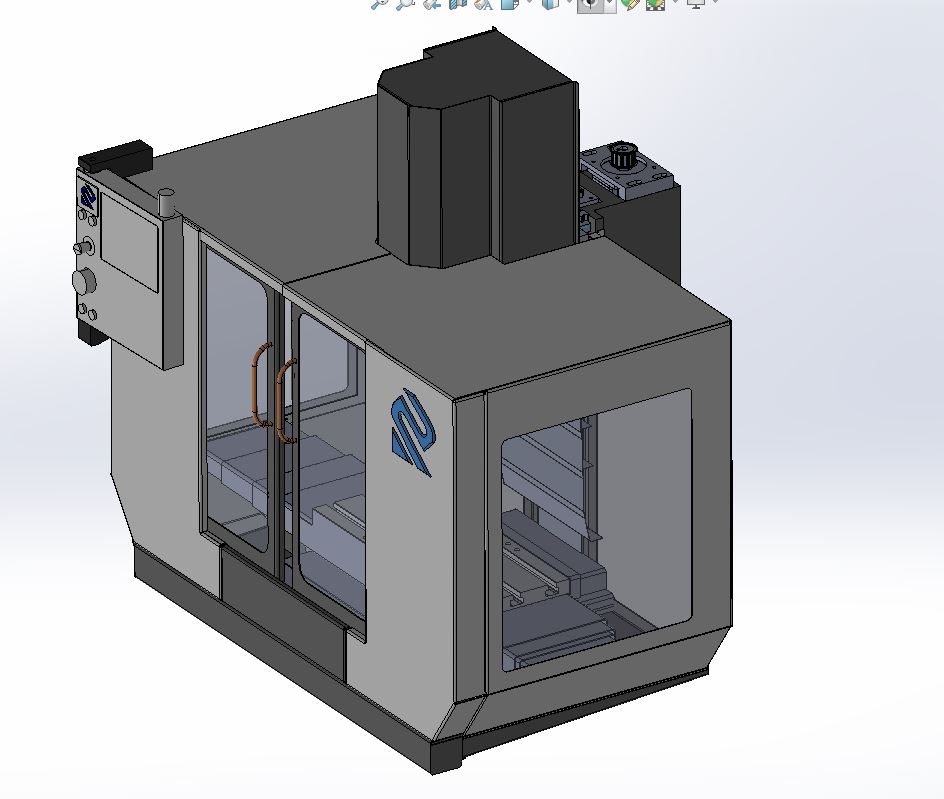

ماكينة تفريز CNC مكتبية بحجيرة مغلقة ومحور دوران BT30 مع تغيير أدوات وإمكانية إضافة محور رابع وخامس.
نظرة عامة
صُمّمت ماكينة التفريز CNC المصغّرة للتشغيل الدقيق للقطع المعدنية الصغيرة، بهيكل وطاولة من الحديد الزهر المصبوب قطعة واحدة.
دقة تحديد الموضع 0.02 مم وقابلية التكرار 0.01 مم، وتنتقل الحركة عبر لوالب كروية على أدلة خطية عالية الدقة.
يتوفّر محور خامس كخيار إضافي.
المواصفات الفنية
المواصفات الفنية
| Positioning accuracy | 0.02 mm |
|---|---|
| Repeatability accuracy | 0.01 mm |
| X axis travel | 290 mm |
| Y axis travel | 200 mm |
| Z axis travel | 280 mm |
| Tool Dia. Range | 3–20 mm |
| Controller | Radonix |
| Motor Type | Stepper motor |
| Hand Wheel | 5 axis |
| Spindle Motor | 2.2 kW |
| Spindle Speed | 4500 rpm |
| Spindle Type | BT30 – Toolchanger |
| Max moving speed | 2000 mm/min |
| Max feeding speed | 1000 mm/min |
| Transmission | Ball screw |
| Guide rail | High precision linear guide |
| Table size | 440 × 200 mm |
| Max load | 30 kg |
| Table / structure material | Full cast iron |
| Power | 220 V |
| Weight (net / gross) | 150 kg / 200 kg |
| Overall dimension | 1030 × 1006 × 772 mm |
المحور الخامس (اختياري)
| Backlash | Zero backlash |
|---|---|
| Max speed 4th axis | 4 rpm |
| Max speed 5th axis | 6 rpm |
| Accuracy 4th axis | ±1 arc-min |
| Accuracy 5th axis | ±1 arc-min |
| Repeatability 4th axis | 20 arc-sec |
| Repeatability 5th axis | 20 arc-sec |
| Homing | B axis |
| Limits | +C, −C |
| Travel | B axis: +300 to −1250 · C axis: ± infinity |
قد تُعدَّل المواصفات وفقاً لمتطلبات العميل.
التطبيقات
- التشغيل الدقيق للقطع الصغيرة
- صناعة النماذج والقطع المخبرية
- الاستخدام التعليمي والجامعي
- صناعة القوالب الصغيرة
